En bref :
L’installation d’un interrupteur Schneider doit respecter la norme NF C 15-100 pour garantir la sécurité des occupants et prévenir tout risque d’incident électrique.
Identifier les fils (phase, neutre, retour lampe, terre, navettes) et brancher correctement sur les bornes L/1/2 sont essentiels pour un fonctionnement fiable.
Le choix entre simple allumage, va-et-vient ou double allumage Schneider dépend de la configuration et des besoins d’usage.
Utilisez les bons outils (tournevis isolés, pince à dénuder, testeur de tension, connecteurs WAGO…) et coupez toujours l’alimentation avant toute intervention.
Pensez à choisir la gamme et le design d’interrupteur Schneider adaptés à chaque espace, et consultez systématiquement la notice de raccordement.
Sachez faire appel à un professionnel si le doute subsiste !
Branchement d’un interrupteur Schneider : sécurité et conformité avec la norme NF C 15-100
Dans l’univers électrique du quotidien, la rigueur n’est pas une option mais bien une obligation. La norme NF C 15-100 constitue le socle réglementaire incontournable pour toute installation domestique en France, et s’impose lors du branchement d’un interrupteur Schneider. Cette exigence n’est pas théorique : elle existe pour protéger personnes et biens des dangers électriques, mais aussi pour assurer la pérennité de l’appareillage (interrupteurs, prises, disjoncteurs, etc.).
Au-delà de la conformité, c’est une question de bon sens pratique. Nul ne souhaite voir une installation défaillante provoquer des coupures, des échauffements ou, pire, des incendies électriques. Pour l’exemple, rappelons que selon l’Observatoire national de la sécurité électrique, la majorité des sinistres domestiques ont pour origine un mauvais branchement, le non- respect des distances minimales ou l’usage de matériels inappropriés.
Prendre le temps de comprendre et d’appliquer la norme, c’est également un gage de tranquillité en cas de vente immobilière : un logement conforme épargne des frais et valorise la transaction.
Pourquoi respecter la norme NF C 15-100 pour le branchement d’un interrupteur Schneider ?
Le respect de la norme NF C 15-100 s’impose dès la conception du branchement de tout interrupteur Schneider. Elle définit la structure du réseau électrique, les sections de câbles, les protections, le positionnement des accessoires, et conditionne la sécurité dans l’utilisation quotidienne.
Positionnement optimal des interrupteurs pour l’ergonomie et l’accès rapide en cas d’urgence.
Section de câble minimale pour éviter tout échauffement, adaptée à la puissance de l’installation.
Obligation d’utiliser des matériels certifiés tels que la gamme Schneider, réputée pour sa robustesse à long terme.
Cette réglementation évolue régulièrement, intégrant les dernières innovations en matière de sécurité électrique, de connectivité et d’accessibilité.
Les risques d’une installation mal réalisée et l’importance de la sécurité électrique
Un branchement non conforme d’interrupteur expose à différents risques : électrocution, surchauffe, court-circuit et incendie. Le cas d’étude d’un particulier ayant inversé la phase et le neutre sur un interrupteur Schneider le démontre : une simple erreur a suffi à priver de sécurité la pièce entière, contraignant la remise aux normes coûteuse et complexe.
Le respect de la protection (disjoncteurs différentiels et dispositifs de coupure) s’avère tout aussi crucial. C’est pourquoi il est essentiel de s’informer sur le fonctionnement des interrupteurs différentiels avant de modifier ou étendre une installation.
Comprendre les interrupteurs Schneider : simple allumage, va-et-vient et double allumage
La diversité de l’offre Schneider répond aux besoins variés des logements contemporains. Chaque type d’interrupteur assure une fonctionnalité bien précise, adaptée à l’espace éclairé et à la logique d’usage.
Différences entre simple allumage, va-et-vient et double allumage Schneider
Il existe trois principaux types d’interrupteurs Schneider pour la commande d’éclairage domestique :
Type d’interrupteur Schneider | Nombre de points de commande | Usage principal | Nombre de circuits de lumière |
|---|---|---|---|
Simple allumage | 1 | Commande unique | 1 |
Va-et-vient | 2 | Commande de deux endroits distincts | 1 |
Double allumage | 1 | Commande de deux circuits indépendants | 2 |
Le simple allumage permet d’allumer ou éteindre un seul point lumineux depuis un endroit. Le va-et-vient Schneider ajoute un second point de commande : très utile dans les circulations ou pour accéder à l’éclairage depuis deux entrées. Le double allumage, quant à lui, est conçu pour piloter deux zones distinctes (plafonnier et applique), à partir d’un seul poste.
Quelle configuration choisir : usages recommandés pour chaque type d’interrupteur
Pour une chambre, un simple allumage Schneider est souvent suffisant pour contrôler l’éclairage principal.
Dans un couloir traversant, privilégiez le va-et-vient : il optimise vos déplacements et garantit plus de sécurité la nuit.
Le double allumage devient judicieux dans la cuisine, le séjour ou une pièce dotée de plusieurs sources d’éclairage.
Ces choix doivent être faits en fonction du schéma de câblage et de la configuration spatiale. Vous pouvez trouver des guides illustrés et schémas détaillés sur le branchement d’un va-et-vient ainsi que sur celui du simple allumage Schneider.
Les outils indispensables pour installer un interrupteur Schneider en toute sécurité
Une installation sécurisée commence toujours par le choix d’outillage approprié. Cela garantit une manipulation sûre des éléments sous tension et une connexion fiable des conducteurs. L’utilisation d’outils isolants homologués limite les risques de choc électrique, en particulier lorsque la boîte d’encastrement recèle plusieurs fils.

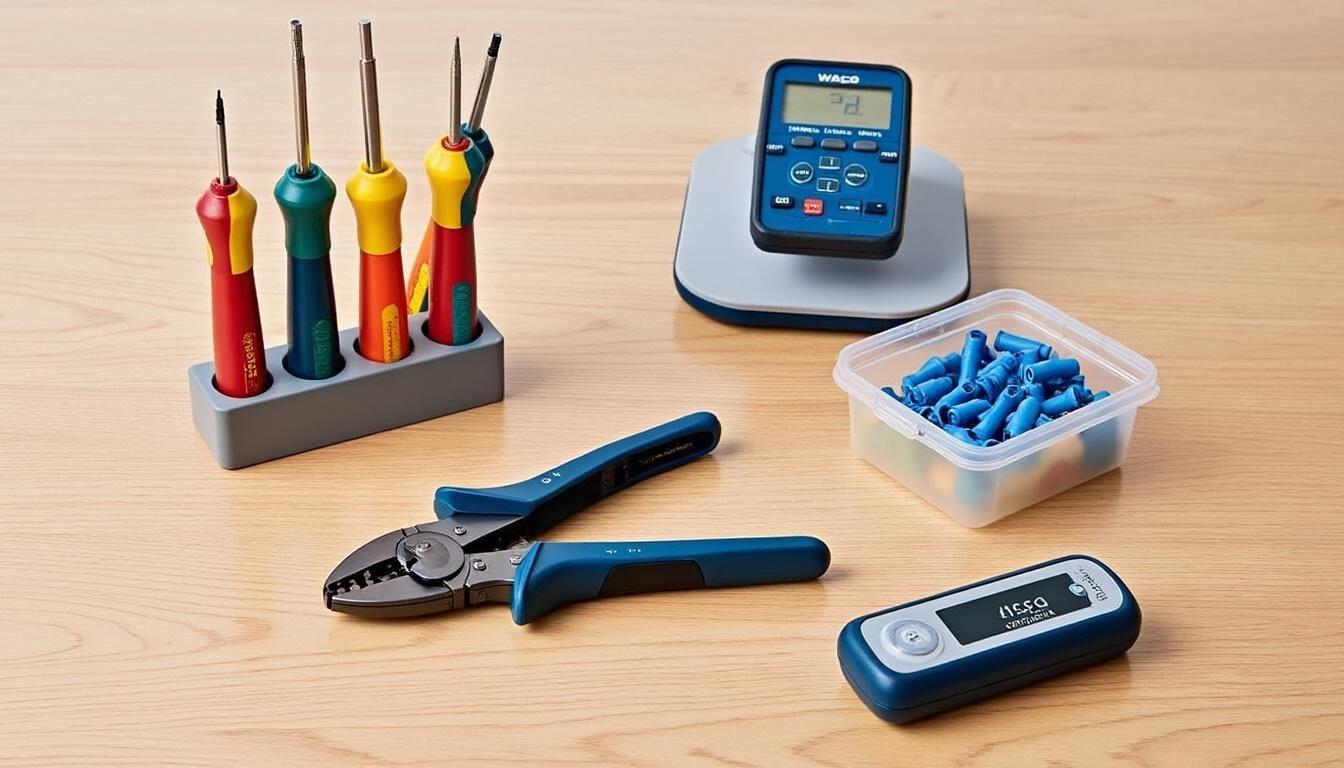

Liste des outils nécessaires : tournevis isolés, pince à dénuder, testeur de tension, connecteurs WAGO
Tournevis isolés (plat et cruciforme) : pour visser ou dévisser les bornes en toute sécurité.
Pince à dénuder : pour retirer l’isolant des fils sans les endommager ;
Testeur de tension : indispensable pour s’assurer de l’absence de courant avant intervention.
Connecteurs WAGO : facilitent le raccordement des fils sans vis, assurant une connexion rapide et fiable.
Ruban isolant, pince coupante, gants d’électricien : pour compléter la sécurité du chantier.
Un bricoleur comme Sophie, ayant transformé un ancien séjour avec plusieurs points lumineux, témoigne qu’un outillage adéquat lui a évité tout faux-contact lors de la pose d’un double interrupteur Schneider.
L’importance de couper l’alimentation et de vérifier l’absence de tension avant branchement
Qu’il s’agisse d’un simple diagnostic ou du branchement d’un nouvel interrupteur, la coupure systématique de l’alimentation générale via le disjoncteur principal est un réflexe vital. Le testeur de tension est ensuite positionné sur la phase et le neutre pour valider l’absence de courant avant tout contact manuel avec les fils.
Ce geste simple évite les accidents et doit s’intégrer dans la checklist de toute intervention sur l’appareillage Schneider ou autre. Se rappeler qu’aucun travail ne débute sans avoir vérifié deux fois l’absence de tension.
Identifier les fils et les bornes sur un interrupteur Schneider : guide des couleurs
La réussite d’un branchement d’interrupteur Schneider repose sur une excellente identification des conducteurs électriques et des bornes sur lesquelles ils doivent être raccordés. La couleur des fils n’est jamais anodine : elle guide tous les usagers vers un câblage sécurisé et durable.
Reconnaître les fils : phase, neutre, terre, navettes – significations et couleurs
Type de fil | Couleur | Rôle dans l’interrupteur |
|---|---|---|
Phase | Rouge, marron ou noir (jamais bleu ni vert/jaune) | Amène le courant jusqu’à l’interrupteur Schneider |
Neutre | Bleu clair | Non connecté directement à l’interrupteur, relié à la lampe |
Terre | Vert/jaune | Protection des personnes (non utilisé sur interrupteur standard) |
Navette | Orange, violet, gris (va-et-vient, double allumage) | Permet le transfert de la commande d’un point à l’autre |
Retour lampe | Noir, violet ou orange foncé | Sort du mécanisme pour retourner vers la lampe à allumer |
Pour bien réussir son branchement, il faut retenir : la phase est toujours à raccorder sur la borne L de l’interrupteur, tandis que le retour lampe se relie sur la borne 1. Les navettes se connectent sur 1 et 2 en va-et-vient.
Repérer les bornes L, 1, 2 sur les mécanismes Schneider et leur rôle
Sur chaque interrupteur Schneider, les bornes sont identifiées par un marquage durable, symbole du sérieux de la marque. Le repérage est souvent moulé ou gravé directement dans le plastique du support :
Borne L : arrivée de la phase
Borne 1 : sortie vers le retour lampe
Borne 2 : généralement utilisée sur les circuits va-et-vient et double allumage (navettes)
Une attention particulière doit être portée lors du remplacement d’un ancien modèle : il faut impérativement repérer quels fils correspondent à la phase et au retour lampe au moment de la dépose.
Étapes de branchement d’un interrupteur Schneider simple allumage : guide pas à pas
L’interrupteur Schneider simple allumage est le plus courant dans les habitations françaises, idéal pour commander un point lumineux depuis un seul endroit. Son branchement nécessite rigueur et méthode.
Préparer l’installation et vérifier le schéma de branchement Schneider
Avant toute intervention, commencez par couper l’alimentation. Démontez l’ancien appareillage si nécessaire, puis identifiez les conducteurs : phase, retour lampe et éventuellement terre.
Consultez attentivement le schéma Schneider livré avec le produit ou disponible sur les sites comme ce guide détaillé du simple allumage.
Repérez chaque fil selon sa couleur et sa fonction pour éviter les erreurs.
Un retour lampe mal branché se traduit par un éclairage qui refuse de fonctionner ou fait sauter la protection, d’où l’importance de respecter le schéma.
Brancher correctement les fils sur les bornes de l’interrupteur simple allumage
Insérez la phase sur la borne L de l’interrupteur Schneider ;
Connectez le retour lampe sur la borne 1 ;
Le fil de terre ne se raccorde pas sur le mécanisme, mais doit être isolé au fond de la boîte si présent.
Vissez fermement chaque borne après insertion du fil dénudé ;
Replacez la plaque de finition en vérifiant que les fils ne sont pas pincés ni en contact avec le mécanisme.
Avant la remise sous tension, effectuez un test à blanc pour vérifier la solidité de chaque câble et assurez-vous que le boîtier ne présente aucune tension résiduelle.
Installer un va-et-vient Schneider : conseils pour un branchement fiable
Le va-et-vient Schneider est la solution pragmatique pour piloter un point lumineux depuis deux endroits différents. Cette configuration s’impose dans les couloirs, escaliers et pièces traversantes. Le branchement se distingue ici par la gestion des navettes reliant les deux dispositifs.
Branchement des navettes sur un double interrupteur Schneider va-et-vient
La phase principale est branchée sur la borne L du premier va-et-vient Schneider ;
Deux navettes de couleurs identiques (généralement orange ou violet) relient les bornes 1 et 2 d’un interrupteur Schneider à l’autre ;
Le retour lampe s’effectue à partir de la borne L du second va-et-vient vers la lampe.
Chaque navette assure le transfert de la commande : leur branchement doit être identique sur chaque borne, sans inversion, pour éviter un fonctionnement anarchique.
Points de contrôle pour éviter les inversions et erreurs de raccordement
Avant de refermer la boîte d’encastrement, contrôlez la correspondance des couleurs : deux navettes, une phase, un retour lampe. N’hésitez pas à faire un marquage manuel (ruban adhésif coloré) sur chaque fil pour anticiper tout doute ultérieur.
En cas de difficulté, faites appel à un professionnel ou consultez un tutoriel pas à pas comme ce guide sur le télérupteur qui propose des schémas proches du principe du va-et-vient.
Double allumage Schneider : réaliser les pontages et branchements spécifiques
Le double allumage Schneider permet de gérer deux circuits lumineux distincts, idéal pour un séjour, une cuisine avec plusieurs plafonniers ou une salle d’eau nécessitant deux éclairages séparés. La subtilité réside dans les pontages et l’ordre rigoureux du branchement.
Rôle des pontages et ordre de branchement sur un double interrupteur Schneider
Sur un double interrupteur Schneider, il faut :
Raccorder la phase principale à la borne commune (L) ;
Assurer un pontage (fil court entre deux bornes L) lorsqu’un seul fil d’alimentation est disponible ;
Connecter chaque retour lampe sur sa borne 1 et 2 correspondante.
Ce schéma évite d’avoir à tirer une nouvelle phase depuis le tableau, optimisant ainsi l’appareillage Schneider. Les notices de branchement fournissent toujours un schéma explicite à respecter : une clé d’une installation conforme, pour éviter un pont mal réalisé.
Conseils pour un rangement efficace des fils dans la boîte d’encastrement
Sujet | Conseil Schneider |
|---|---|
Rangements des fils | Placer les fils pliés à plat, sans tension, pour éviter le pincement lors de la pose du mécanisme. |
Pontages | Réaliser des ponts courts et bien isolés, en privilégiant le fil rigide ou du souple avec embout de câble. |
Fils identifiés | Utiliser des manchons ou pastilles autocollantes pour repérer chaque circuit lumière (A, B…). |
Hauteur de pose, section de câble, protections : respecter les recommandations Schneider
L’impression de confort d’un interrupteur Schneider bien installé repose autant sur le branchement que sur son positionnement et son raccordement aux bonnes sections de câble. Les recommandations Schneider sont issues d’une expérience terrain, intégrant la sécurité et l’ergonomie.
Hauteurs d’installation idéales : réglementation et ergonomie pour interrupteur Schneider
En habitation, l’idéal est de placer les interrupteurs Schneider entre 0,90 m et 1,30 m du sol, mesure prise entre l’axe du mécanisme et le parquet fini. Cette plage garantit une accessibilité pour tous : enfants, personnes à mobilité réduite, seniors.
Pour une accessibilité PMR, préférez une hauteur de 0,90 à 1,10 m.
Dans les hôtels, ERP ou zones publiques, la norme impose 1,10 m depuis 2022.
Un tableau de synthèse présente les hauteurs adaptées à chaque usage, à consulter avant toute découpe.
Spécificités en pièces humides et extérieures : opter pour Schneider Mureva Styl
En pièce humide (salle de bain, cuisine, garage) ou en extérieur, la sécurité impose l’adoption de matériels étanches. La gamme Mureva Styl Schneider répond à ces exigences : étanchéité IP55, boîtier renforcé, design moderne blanc ou anthracite.
Positionnez toujours l’interrupteur en dehors des volumes de projection d’eau.
Consultez les règles de sécurité des salles d’eau pour une installation conforme.
Sections de fils et disjoncteurs adaptés pour interrupteurs Schneider : bonnes pratiques
Pour un interrupteur simple, un câble 1,5 mm² suffit largement, protégé par un disjoncteur divisionnaire de 10A. En double allumage ou va-et-vient, la section reste identique sauf configuration très puissante (rare en résidentiel).
Section réglementaire (phase, retour lampe, navettes) : 1,5 mm².
Protection par disjoncteur : 10A pour l’éclairage standard.
Tout écart d’avec ces règles peut entraîner un déclassement de garantie ou une sécurité insuffisante sur votre réseau.
Éviter les erreurs fréquentes lors du branchement d’un interrupteur Schneider
L’expérience de nombreux bricoleurs montre que la plupart des incidents surviennent par négligence ou méconnaissance des bornes, fils ou schémas électriques. Adopter des habitudes rigoureuses protège de toute mésaventure.
Inversions phase/neutre, mauvais repérage des bornes : comment les prévenir ?
Toujours repérer la phase au testeur et la raccorder sur la borne L.
Ne jamais raccorder le neutre sur l’interrupteur : il sert uniquement à la lampe, sauf fonctionnalité spéciale (voyant, rétroéclairage).
Respecter la logique des bornes 1 et 2 sur le va-et-vient : navettes croisées = allumage défaillant.
En cas de matériel non Schneider ou sans repère clair, effectuez un marquage avec des étiquettes colorées et croisez la notice avec le câblage effectif du tableau.
Astuces pour des connexions sûres : usage de repères colorés, test à blanc, serrage optimal
Emploi systématique de repères (petites bagues, ruban de couleur) sur chaque conducteur pour visualiser leur affectation.
Réaliser une simulation sans tension (« test à blanc ») : vérifier que la lampe s’éteint/allume avec chaque commande.
Serrage ferme des bornes, sans excès, pour éviter l’endommagement du cuivre ou du mécanisme Schneider.
Le professionnel Pierre-François, électricien à Paris depuis 2010, conseille : « Ne négligez jamais le double contrôle du câblage avant reclipser la plaque Schneider, car un oubli sur une borne L provoque presque toujours un dysfonctionnement. »
En cas de doute, mieux vaut solliciter un expert sur cette plateforme professionnelle.
Entretien et maintenance des interrupteurs Schneider pour garantir leur durée de vie
Une installation fiable se pérennise par un entretien préventif simple mais régulier. Cela évite les pertes de contact, les échauffements au niveau des bornes et prolonge la durée de vie des interrupteurs Schneider.
Comment contrôler et nettoyer régulièrement vos interrupteurs Schneider ?
Vérifiez périodiquement le bon fonctionnement : si la commande devient « molle » ou si une partie plastique jaunit, démontez délicatement pour inspecter les bornes et le serrage. Nettoyez la façade au chiffon humide, mais évitez tout excès d’eau afin de ne pas endommager les contacts internes. Profitez-en alors pour resserrer doucement chaque connexion éventuelle.
Dépoussiérez régulièrement (tous les 6 à 12 mois) ;
Débranchez systématiquement l’alimentation avant toute intervention interne.
Signalez tout échauffement suspect de l’appareillage pour une intervention rapide et éviter toute dégradation du réseau.
Choisir le bon modèle d’interrupteur Schneider : gammes, usages et critères esthétiques
Le choix d’un interrupteur Schneider ne relève pas seulement de la technique, mais aussi de l’esthétique et du confort. Schneider décline des gammes innovantes, chacune adaptée à un usage précis, à la modernité croissante des habitations et aux exigences décoratives.
Présentation des principales gammes Schneider et de leurs usages recommandés
Gamme Schneider | Avantages | Environnement idéal |
|---|---|---|
Odace | Modernité, facilité de pose, large palette de couleurs | Appartements, pièces à vivre |
Unica | Lignes design, formats compacts, options intelligentes | Bureaux, locaux professionnels |
Mureva Styl | Étanchéité, robustesse, ergonomie accrue | Extérieurs, cuisines, salles d’eau |
Pour plus d’inspirations et de comparatifs, vous pouvez découvrir également la gamme Céliane de Legrand sur ce guide dédié.
Suivre la notice de branchement Schneider pour chaque modèle : clé d’une installation conforme
Chaque référence Schneider inclut une notice détaillée, comportant des schémas toujours adaptés aux particularités du modèle : emplacement du retour lampe, option voyant, possibilité de télécommande radio, etc. Ne jamais s’en affranchir, car une différence subtile de branchement engage la garantie constructeur et la sécurité finale de la pièce.
Pour les scénarios complexes (planchers chauffants, volets roulants, etc.), il existe des guides de raccordement détaillés comme cet exemple sur les télérupteurs ou la réparation de volet roulant.
Comment différencier facilement la phase du neutre et éviter les erreurs ?
La phase se repère à l’aide d’un testeur de tension : elle reste active même lorsqu’on coupe l’interrupteur. Le fil de neutre (bleu) ne doit jamais entrer sur l’interrupteur Schneider, seulement sur la lampe. Marquez vos fils colorés à l’aide d’un ruban pour éviter les inversions sur les bornes L et 1.
Peut-on brancher un interrupteur Schneider sans expérience en électricité ?
Oui, à condition de respecter strictement les consignes de sécurité : coupez l’alimentation au tableau, utilisez des outils isolés et suivez la notice propre à chaque modèle. En cas de doute, sollicitez l’avis d’un professionnel ou consultez un guide pas à pas pour éviter tout risque.
Comment ajouter un voyant lumineux sur un interrupteur Schneider ?
Certains interrupteurs Schneider disposent d’un emplacement pour voyant (option). Il faut alors raccorder le fil de neutre au borne spécifique mentionnée sur la notice. Consultez toujours le schéma fourni, car la configuration diffère selon les gammes Odace, Unica ou Mureva.
Quelle hauteur exacte choisir pour installer l’interrupteur dans une salle de bain ?
Selon la NF C 15-100, l’interrupteur doit être placé hors des volumes de projection d’eau, généralement à plus de 60 cm des points d’eau et à 1 m du sol (minimum). Privilégiez la gamme Schneider Mureva Styl pour garantir l’étanchéité.
Est-il possible de remplacer un interrupteur simple par un va-et-vient sans refaire l’installation électrique ?
Le va-et-vient nécessite deux navettes entre les deux points de commande : si votre ligne existante ne comporte qu’un fil phase et un retour lampe, une nouvelle saignée ou le recours à un télérupteur s’impose. Consultez un électricien ou ce guide complet pour plus de détails.
