Maîtriser le schéma simple allumage offre les clés d’une gestion efficace de l’éclairage domestique, depuis le choix du matériel jusqu’à la compréhension de la norme NF C 15-100. Que l’on souhaite rénover une pièce ou installer un nouveau point lumineux, cette expertise permet de réaliser un montage fiable en toute sécurité. Cet article se consacre à détailler chaque étape cruciale, du rôle de l’interrupteur à l’application concrète sur le tableau de répartition, sans négliger les astuces des professionnels pour éviter les erreurs courantes. Illustré par des exemples concrets et enrichi de ressources pratiques, le contenu accompagne les bricoleurs et curieux dans la réalisation autonome d’un circuit d’éclairage simple allumage conforme, alliant performance, sécurité et budget maîtrisé.
En bref :
Le schéma simple allumage permet de commander un ou plusieurs points lumineux depuis un seul interrupteur.
Le câblage repose sur quatre conducteurs essentiels : phase, neutre, retour lampe, protection.
NF C 15-100 impose des règles strictes pour la sécurité et la conformité des installations.
Les schémas unifilaires et multifilaires facilitent le repérage des fils et le branchement correct.
Le budget pour les composants (gaine, DCL, fils, interrupteur) reste accessible et adapté au bricolage.

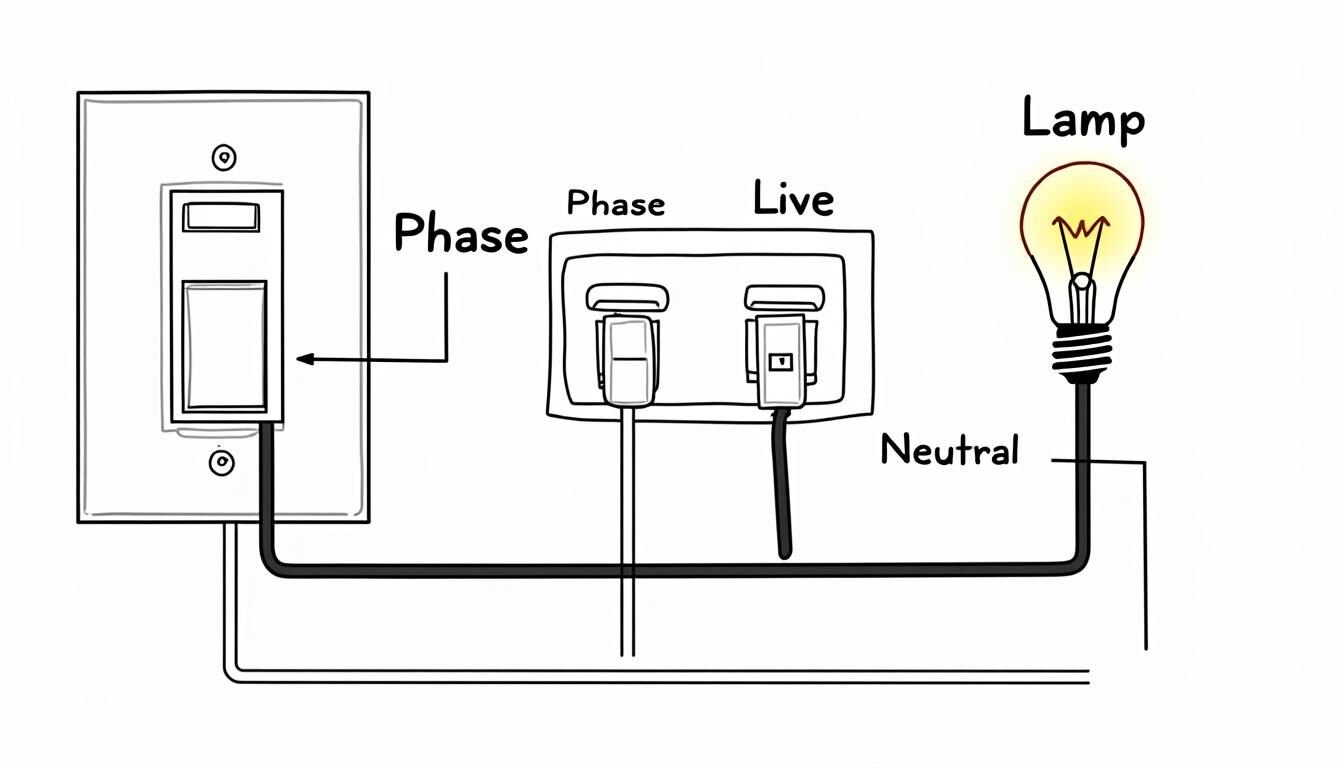

Comprendre le schéma électrique simple allumage : principe et rôle de l’interrupteur
Dans l’univers de l’électricité domestique, le simple allumage est le point de départ incontournable. Ce montage permet d’allumer ou d’éteindre un ou plusieurs luminaires à partir d’un unique interrupteur. Imaginons la salle de bains d’une maison de campagne, où Lucie, jeune propriétaire, souhaite remplacer l’éclairage principal. Elle se rend vite compte que le circuit ne comporte qu’une commande située à l’entrée : un exemple typique du simple allumage.
Le principe relève d’une logique binaire. Lorsque l’interrupteur est en position ouverte, le passage du courant est interrompu entre la phase et la lampe : l’éclairage reste éteint. Inversement, actionner l’interrupteur pour le fermer referme le circuit, la tension atteint la lampe, qui s’allume immédiatement. Cette simplicité binaire est essentielle à saisir pour éviter toute confusion lors du branchement, comme l’illustre ce guide de câblage simple allumage.
Au cœur du schéma, on retrouve quatre conducteurs réglementaires :
Phase (généralement rouge ou marron).
Neutre (bleu).
Retour lampe (noir, orange ou violet).
Conducteur de protection (vert/jaune, dit « PE »).
Respecter le code couleur est fondamental : il sécurise l’interprétation du schéma et facilite toute intervention ultérieure. Ce socle de connaissances permet déjà d’éviter la majorité des erreurs courantes dans les petits travaux d’électricité.
Fonctionnement binaire du simple allumage et circuit électrique domestique
Le fonctionnement du simple allumage repose sur un interrupteur qui agit comme un véritable portail pour le courant. Lorsqu’il est ouvert, aucun flux ne circule : la lampe attend sagement. À la fermeture, la phase est transmise par le retour lampe jusqu’à l’ampoule, déclenchant l’éclairage.
Ce comportement binaire évoque le 0/1 de l’informatique : 0 pour éteint, 1 pour allumé. Il s’agit d’un mécanisme universel, partagé par des dispositifs plus complexes tels que le télérupteur, bien que ces derniers gèrent plusieurs points de commande.
Ce mode de commande directe simplifie aussi la maintenance : en cas de panne, la vérification de l’interrupteur ou du retour lampe suffit à isoler 80 % des dysfonctionnements, à l’image de Maxime, qui a résolu son souci d’éclairage du couloir simplement en testant cette logique binaire.
Action sur l’interrupteur | État du circuit | État de la lampe |
|---|---|---|
Ouvert | Circuit interrompu | Éteinte |
Fermé | Circuit fermé | Allumée |
Câblage détaillé et conducteurs essentiels dans un montage simple allumage
La réussite d’un schéma simple allumage repose sur un câblage précis, avec des connexions sûres et lisibles. Un aperçu chez l’artisan Gérard en pleine rénovation le prouve : bien séparer phase, neutre, retour lampe et PE évite les confusions, mais il faut aussi connaître l’emplacement exact des points de raccordement.
Ainsi, à l’arrivée du circuit dans la boîte d’encastrement, la phase est reliée à la borne « L » du interrupteur. Le retour lampe part de la seconde borne de l’appareil et rejoint, via la DCL si l’installation est récente, la borne phase du luminaire. Le neutre file directement — sans passer par l’interrupteur — vers la lampe. Enfin, le conducteur de protection (PE) assure la sécurité et doit être raccordé, surtout avec des lampes métalliques.
Un guide utile sur le branchement d’un interrupteur détaille la méthode pas à pas et montre les pièges à éviter à l’étape du raccordement en DCL.
Utilisez systématiquement des fils de 1,5 mm² pour l’éclairage selon la norme.
Pensez à la gaine ICTA pour protéger chaque conducteur du circuit.
Pour mieux visualiser le tout, voici un tableau reprenant le rôle des principaux conducteurs et leurs couleurs normées :
Nom du conducteur | Couleur | Connexion principale |
|---|---|---|
Phase | Rouge ou marron | Borne L de l’interrupteur |
Neutre | Bleu | Borne neutre du luminaire |
Retour lampe | Noir, orange ou violet | Borne retour de l’interrupteur, puis borne phase de la lampe |
Protection (PE) | Vert/jaune | Terre (châssis ou DCL) |
Différences entre schéma unifilaire et multifilaire pour un simple allumage réussi
La distinction entre schéma unifilaire et multifilaire compte parmi les savoirs-faire qui fluidifient tout projet de simple allumage. Le schéma unifilaire synthétise les trajets des conducteurs : il suffit pour un repérage rapide mais ne montre qu’un trait par circuit. Le multifilaire, à l’inverse, illustre chaque fil, son code couleur, sa destination précise et les branchements internes à la DCL ou dans la boîte d’encastrement.
Pour une installation sans erreur, le multifilaire s’impose dès que plusieurs points lumineux ou circuits partagent les mêmes gaines. Comme avec le va-et-vient en simple allumage, cette méthode favorise le dépannage futur et l’extension vers des solutions plus complexes (variateurs, automates).
Le schéma unifilaire : utile pour l’étude globale de la maison.
Le schéma multifilaire : indispensable pour le raccordement sur site et la maintenance.
Les supports numériques proposent désormais des schémas animés simulant le fonctionnement temps réel ; une innovation particulièrement appréciée des jeunes bricoleurs et évoquée dans les ressources comme ce guide complet sur les symboles d’interrupteurs.
Normes, matériels indispensables et coûts indicatifs pour une installation simple allumage conforme
Le respect des règles de l’art, incarnées par la norme NF C 15-100, garantit la sécurité des occupants et la pérennité de l’installation. Que l’on soit artisan expérimenté ou bricoleur du dimanche, ces règles imposent quelques incontournables. D’abord, n’alimentez jamais plus de 8 points d’éclairage par circuit ; 5 étant idéal pour éviter la surcharge. La section minimale des conducteurs pour l’éclairage reste 1,5 mm², associée à une protection par disjoncteur de 10 ou 16 A et par un différentiel 30 mA en amont, à sélectionner selon le bon disjoncteur.
Le conducteur de protection (PE) doit rejoindre chaque DCL, même en l’absence de terre sur certains anciens plafonniers. Du côté matériel, prévoyez une gaine ICTA, des connecteurs de qualité, une boîte d’encastrement DCL standard et une douille DCL. Chaque type de produit joue un rôle précis dans la performance et la sécurité globale.
Matériel | Ordre de prix (2025) | Usage |
|---|---|---|
Gaine ICTA 16 mm | ~0,60 € le mètre | Protection mécanique des fils |
Fils électriques 1,5 mm² | ~0,25 € le mètre | Alimentation de l’éclairage |
DCL (boîte + douille) | 3 à 7 € | Raccordement plafond/luminaire conforme |
Interrupteur encastré solide | 3 à 15 € | Commande de l’éclairage |
En termes de maintenance ou d’évolution, le choix du contact sec assure une meilleure compatibilité avec les équipements domotiques ou les automatismes futurs.
Exigences normatives NF C 15-100 et sécurité électrique pour le simple allumage
La NF C 15-100 impose de minuter chaque étape, du cheminement des câbles jusqu’à la hauteur des interrupteurs (entre 90 et 130 cm du sol). Il est capital de ne jamais sous-estimer la nécessité de raccorder la terre PE à chaque point lumineux : en cas de contact avec une armature métallique, ce détail évite tout risque d’électrisation.
Voici quelques préconisations normatives clés :
1 seul interrupteur par simple allumage autorisé.
Conducteurs conformes à la section préconisée.
Protection par disjoncteur 10 ou 16A obligatoire et différentiel 30mA.
Positionnement et raccord du DCL normalisé.
Les ressources illustrées et chronogrammes interactifs, que l’on retrouve dans des guides comme l’explication des symboles électriques, renforcent la compréhension du passage des états (ouvert/fermé) dans le temps et préparent à toute intervention ou extension future.
Quelle est la différence principale entre simple allumage et va-et-vient ?
Le simple allumage permet de contrôler une ou plusieurs lampes depuis un seul interrupteur. Le va-et-vient implique deux interrupteurs commandant le même éclairage depuis deux endroits, idéal pour les couloirs ou escaliers.
Que faire si le fil de protection (PE) n’arrive pas à mon luminaire ?
Il est indispensable d’amener le fil de terre (jaune/vert) jusqu’à chaque point d’éclairage, même si l’équipement ne le nécessite pas. Cela garantit votre sécurité future lors d’un éventuel changement de luminaire.
Peut-on brancher plusieurs points lumineux sur un seul circuit simple allumage ?
Oui, mais la norme NF C 15-100 limite à 8 points d’éclairage par circuit. Pour une meilleure répartition, on recommande de ne pas dépasser 5 points lumineux sur un même disjoncteur.
Le schéma de câblage de l’interrupteur change-t-il selon les marques ?
Non, les principes restent identiques. Cependant, la disposition des bornes peut différer légèrement. Il est conseillé de consulter le schéma de branchement spécifique du fabricant, comme pour un interrupteur Schneider, pour éviter les erreurs.
Où trouver des ressources pour visualiser le schéma simple allumage en animation interactive ?
De nombreux guides en ligne proposent des schémas animés ou interactifs, permettant de simuler le fonctionnement des interrupteurs et du circuit. Certains sites spécialisés et applications éducatives s’appuient sur des chronogrammes dynamiques très accessibles.
